Marka : Ekon Kondansatör
Kategori : AG Güç Kondansatörü

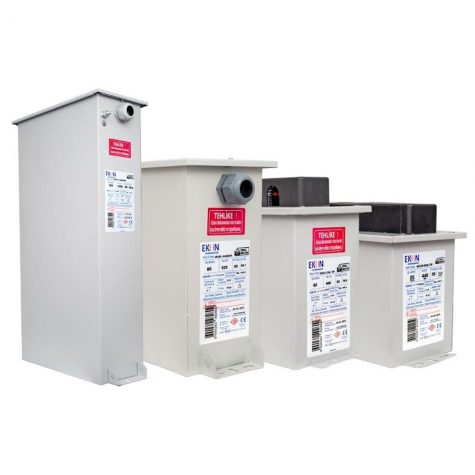

Ürün Grubu : Agakon Ağır Yük Sanayi Tipi
Ürün Açıklaması

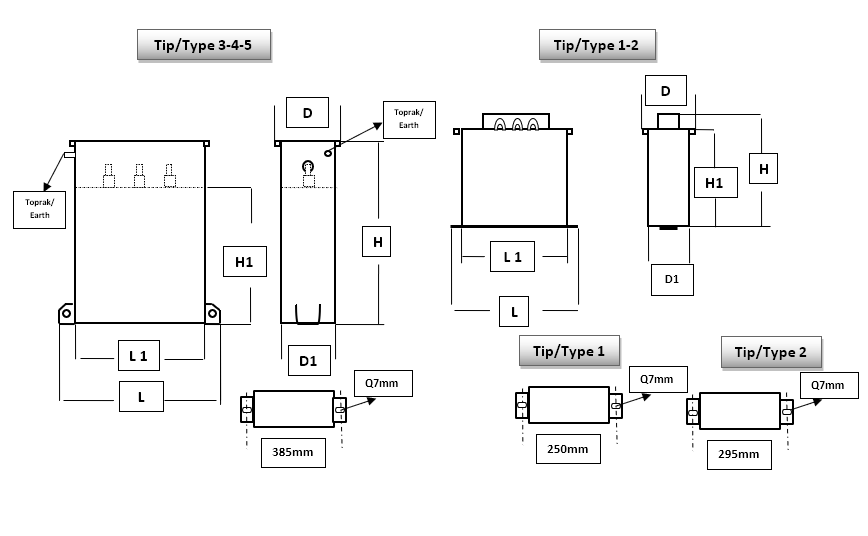

1000 V AGAKON TİP BOYUTSAL ÖZELLİKLER / 1000 V AGAKON TYPE DIMENSIONAL FEATURES
GÜÇ/POWER | KAPASİTE/CAPACİTOR (uF) | AKIM/CURRENT (A) | TİP/Type | L (mm) | L1 (mm) | D (mm) | D1 (mm) | H (mm) | H1 |
5 | 15,9 | 2,9 | Tip/Type 1 | 280 | 215 | 180 | 150 | 245 | 200 |
10 | 31,8 | 5,8 | |||||||
12,5 | 39,8 | 7,2 | |||||||
| 15 | 47,8 | 8,7 | |||||||
| 20 | 63,7 | 11,6 | |||||||
25 | 79,6 | 14,4 | Tip/Type 2 | 325 | 260 | 180 | 150 | 285 | 240 |
30 | 95,5 | 17,3 | |||||||
| 40 | 127,4 | 23,1 | |||||||
50 | 159,2 | 28,9 | Tip/Type 3 | 415 | 350 | 180 | 150 | 315 | 230 |
| 60 | 191 | 34,7 | |||||||
80 | 254,8 | 46,2 | Tip/Type 4 | 415 | 350 | 180 | 150 | 500 | 415 |
| 90 | 286,6 | 52 | |||||||
100 | 318,5 | 57,8 | Tip/Type 5 | 415 | 350 | 180 | 150 | 700 | 615 |
| 120 | 382,2 | 69,4 |
Elektriksel Özellikler/ Electrical Data | |
| fn | 50 Hz. / 60 Hz. |
| Bağlantı/Connection (opsiyonel/optional) | 3~ – ∆ (2P / 3P – ʎ ) |
| Deşarj Direnci/Discharge Resistance | 60sn. – 50V |
| Kapasite Tolerans/Capacitor Tolerance | -%5 / +%10 |
Rutin Test/ Routine Test | |
| Ut-Term. | 2,15xUn AC – 2sn. |
| Ut – Earth | 4 kV AC – 10sn. |
Çalışma Şartları/ Service conditions | |
| θmin. | -40 °C |
| θmax. | +70 °C |
| Rakım/Altitude | <2000mt |
| Koruma Sınıfı/ Protection Class | IP42/54 |
| Dahili/Indoor | Evet/Yes |
| Harici/Outdoor | Evet/Yes |
Teknik Özellikler/ Technicial Data | |
| Bağlantı term. / Max. Tork Terminal fixing/Max. Torque | M8-M10 / 0,3 Kgm |
| Kasa /Case Renk/Colour | Metal Sac /Metal Sheet RAL7032 |
| Dielektrik / Toplam Kayıp | <0,2 W/kVAr – <0,5 W/kVAr |
| Max. Un | Un+%10 (8/24 saat/hour ) |
| Max. In | Inx1,3 |
| Kondansatör Koruması/ Capacitor Protection | |
| Çalışma Ömrü/ Working life ( 30°C – 50Hz. – Bağıl nem/ Relative humidity %50 ) | 150.000h |
| Standart/ Standard | IEC 60831 |
