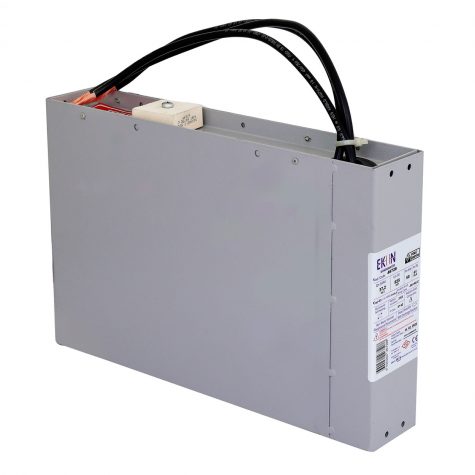

400/430 V 3P Harmonik Filtre Modüler Kaset Tip AG Güç Kondansatörü

Bizimle hemen iletişime geçip bizden bilgi alabilirsiniz...

Moduler-Kaset-Tip-Endustriyel-AG-Guc-Kondansatoru

Marka : Ekon Kondansatör

Kategori : AG Güç Kondansatörü

Ürün Grubu : Modüler Kaset Tip Endüstriyel Kondansatör

Daha Fazla Bilgi Al

Ürün Açıklaması

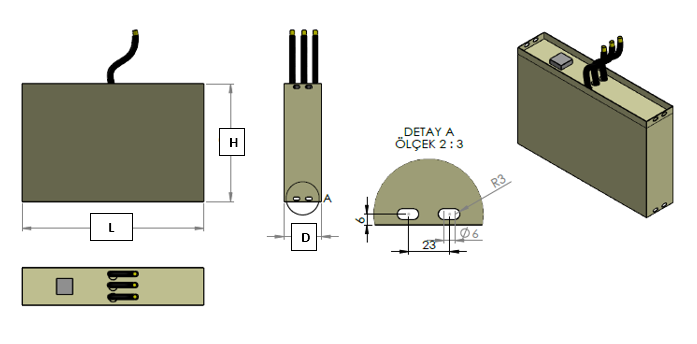

400/430 V MODÜLER KASET TİP BOYUTSAL ÖZELLİKLER – 400/430 V MODULAR CASSETTE TYPE DIMENSIONAL FEATURES (Harmonik Filtreli Sistemler İçin / For Harmonic Filtered Systems)



GÜÇ/POWER
(kVAr)

GERİLİM/VOLTAGE
(V)
REAKTÖR / REACTOR
(p-Hz)
L (mm)L1
(mm)
D
(mm)
D1
(mm)
H
(mm)

H1
(mm)

12,5/13,7

400/430%5,67 – 21034070220

25/27,3

400/430
12,5/13,7400/430

%7 – 189

25/27,3

400/430



Elektriksel Özellikler/ Electrical Data

fn50 Hz. / 60 Hz.
Bağlantı/Connection



3P
Deşarj Direnci/Discharge Resistance60sn. – 50V
Kapasite Tolerans/Capacitor Tolerance-%5 / +%10

Rutin Test/ Routine Test

Ut-Term.2,15xUn AC – 2sn.
Ut – Earth3 kV AC – 10sn.



Çalışma Şartları/ Service conditions

θmin.-40 °C
θmax.+60 °C
Rakım/Altitude<2000mt
Koruma Sınıfı/ Protection ClassIP42/54
Dahili/IndoorEvet/Yes
Harici/Outdoor (opsiyonel/optional)Evet/Yes



Teknik Özellikler/ Technicial Data

Bağlantı term. / Terminal fixingKablo çıkışlı /  cable outputs
Kasa /Case

Renk/Colour

Metal Levha / Sheet   Metal

RAL7032

Dielektrik / Toplam Kayıp<0,2 W/kVAr – <0,5 W/kVAr
Max. UnUn+%10 (8/24 saat/hour )
Max. InInx1,3
Kondansatör Koruması (Dolgu )/ Capacitor Protection (  Padding )İnorganik yanmaz zehirsiz granüller /  Inorganic fireproof non-toxic granules
Çalışma Ömrü/ Working life

( 30°C – 50Hz. – Bağıl nem/ Relative humidity  %50 )

150.000h
Standart/ StandardIEC 60831
