Marka : Ekon Kondansatör
Kategori : AG Güç Kondansatörü
Ürün Grubu : Silindir Tip Kondansatör
Ürün Açıklaması

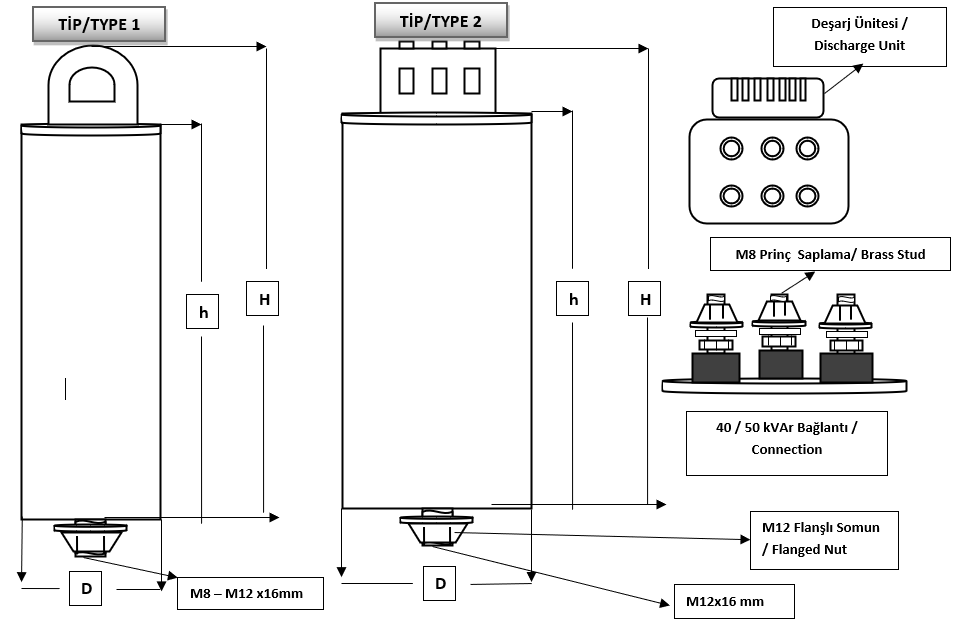

690 V SİLİNDİRİK TİP TEKNİK ÖZELLİKLER / 690 V CYLINDRICAL TYPE TECHNICAL FEATURES
GÜÇ/POWER | KAPASİTE/CAPACİTOR (uF) | AKIM/CURRENT (A) | TİP/TYPE | D (mm) | H (mm) | H |
5 | 33,4 | 4,2 | Tip/Type1 | 55 | 200 | 235 |
7,5 | 50 | 6,3 | 65 | 200 | 235 | |
10 | 67 | 8,4 | Tip/Type 2 | 75 | 210 | 255 |
| 12,5 | 83,6 | 10,5 | 85 | 240 | 285 | |
15 | 100 | 12,6 | 85 | 240 | 285 | |
| 20 | 133,7 | 16,7 | 100 | 240 | 285 | |
25 | 167,2 | 21 | 100 | 240 | 285 | |
30 | 200,6 | 25 | 116 | 240 | 285 | |
40 | 267,5 | 33,5 | Tip/Type 2 saplamalı/studded | 116 | 240 | 295 |
| 50 | 334,4 | 41,9 | 136 | 280 | 335 |
Elektriksel Özellikler/ Electrical Data | |
| Frekans /Frequency | 50 Hz. / 60 Hz. |
| Bağlantı / Connection (opsiyonel / optional) | 3P – ∆ (3P – ʎ ) |
| Deşarj Direnci/Discharge Resistance | 60sn. – 50V |
| Kapasite Tolerans/ Capacity Tolerance | -%5 / +%10 |
Rutin Test/ Routine Test | |
| Ut-Term. | 2,15xUn AC – 2sn. |
| Ut – Earth | 3,38 kV AC – 10sn. |
Çalışma Şartları/ Service Conditions | |
| θmin. | -40 °C |
| θmax. | +65 °C |
| Rakım/Altitude | <4000mt |
| Koruma Sınıfı/ Protection Class | IP20 |
| Dahili/Indoor | Evet/Yes |
| Harici/Outdoor | Hayır/No |
Teknik Özellikler/ Technicial Data | |
| Bağlantı term. / Max. Tork Terminal fixing/Max. Torque | M8-M12 / 0,3 Kgm |
| Kasa /Case | Silindirik Alüminyum/ Cylindrical Aluminum |
| Dielektrik / Toplam Kayıp | <0,2 W/kVAr – <0,4 W/kVAr |
| Max. Un | Un+%10 (8/24 saat/hour ) |
| Max. In | Inx1,5 |
| Kondansatör Koruması/ Capacitor Protection | Aşırı Basınç Korumalı / Over Pressure Protection |
| Çalışma Ömrü/ Working life ( 30°C – 50Hz. – Bağıl nem/ Relative humidity %50 ) | 180.000h |
| Standart/ Standard | IEC 60831-1/2 |
