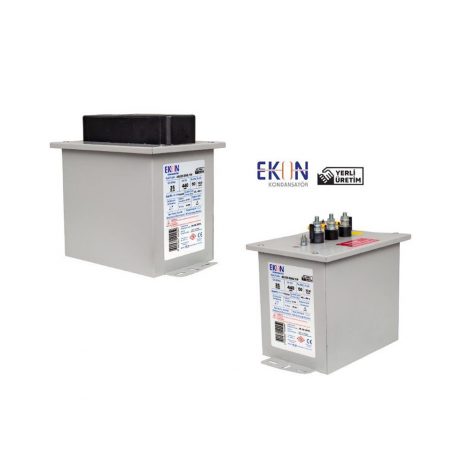

Kutu 400 V - Kutu Tip AG Güç Kondansatörü
Marka : Ekon Kondansatör
Kategori : AG Güç Kondansatörü
Ürün Grubu : Kutu Tip Kondansatör
Ürün Açıklaması

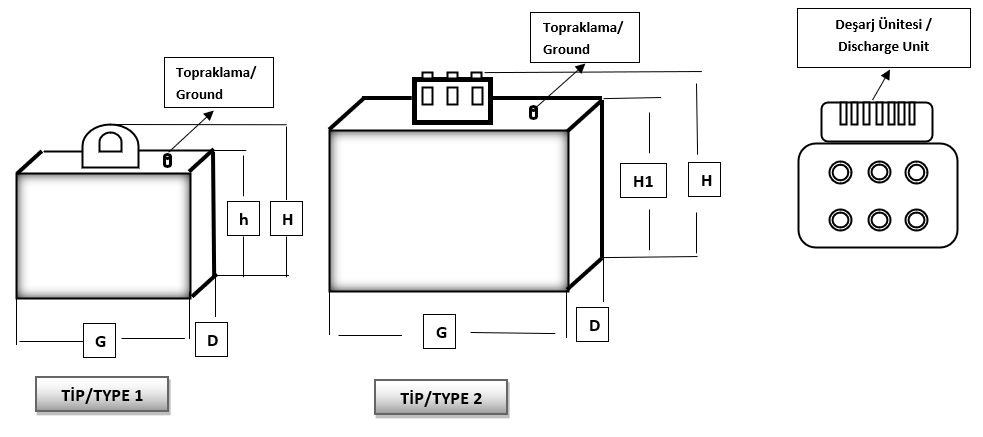

400 V KUTU TİP TEKNİK ÖZELLİKLER / 400 V BOX TYPE TECHNICAL FEATURES
GÜÇ/POWER | KAPASİTE/CAPACİTOR (uF) | AKIM/CURRENT (A) | TİP/TYPE | G/L (mm) | L1 (mm) | D (mm) | D1 (mm) | H1 (mm) | H |
0,5 | 9,95 | 0,72 | Tip/Type1 | 155 | 50 | 105 | 150 | ||
1 | 19,9 | 1,44 | |||||||
| 1,5 | 29,8 | 2,16 | |||||||
2,5 | 49,7 | 3,6 | |||||||
| 5 | 99,5 | 7,2 | |||||||
7,5 | 149,3 | 10,8 | Tip/Type 2 | 210 | 70 | 110 | 155 | ||
| 10 | 199 | 14,4 | 210 | 70 | 145 | 190 | |||
12,5 | 248,8 | 18 | |||||||
| 15 | 298,5 | 21,7 | |||||||
20 | 398 | 28,9 | 210 | 70 | 180 | 225 | |||
25 | 497,6 | 36 | |||||||
| 30 | 597 | 43,3 | 210 | 70 | 215 | 260 | |||
40 | 796,2 | 57,8 | Tip/Type 3 | 325 | 260 | 180 | 150 | 240 | 285 |
| 50 | 995,2 | 72,2 | |||||||
60 | 1194,3 | 86,7 |
Elektriksel Özellikler/ Electrical Data | |
| Frekans /Frequency | 50 Hz. / 60 Hz. |
| Bağlantı / Connection (opsiyonel / optional) | 3P – ∆ (2P / 3P – ʎ ) |
| Deşarj Direnci/Discharge Resistance | 60sn. – 50V |
| Kapasite Tolerans/ Capacity Tolerance | -%5 / +%10 |
Rutin Test/ Routine Test | |
| Ut-Term. | 2,15xUn AC – 2sn. |
| Ut – Earth | 3 kV AC – 10sn. |
Çalışma Şartları/ Service Conditions | |
| θmin. | -40 °C |
| θmax. | +65 °C |
| Rakım/Altitude | <4000mt |
| Koruma Sınıfı/ Protection Class | IP20 |
| Dahili/Indoor | Evet/Yes |
| Harici/Outdoor | Hayır/No |
Teknik Özellikler/ Technicial Data | |
| Bağlantı term. / Max. Tork Terminal fixing/Max. Torque | M4-M5 / 0,3 Kgm |
| Kasa /Case | Kalay kaplı sac/ Tin plated sheet |
| Dielektrik / Toplam Kayıp | <0,2 W/kVAr – <0,4 W/kVAr |
| Max. Un | Un+%10 (8/24 saat/hour ) |
| Max. In | Inx1,5 |
| Kondansatör Koruması/ Capacitor Protection | |
| Çalışma Ömrü/ Working life ( 30°C – 50Hz. – Bağıl nem/ Relative humidity %50 ) | 180.000h |
| Standart/ Standard | IEC 60831-1/2 |
