Marka : Ekon Kondansatör
Kategori : AG Güç Kondansatörü
Ürün Grubu : Pano Tip Endüstriyel Kondansatör
Ürün Açıklaması

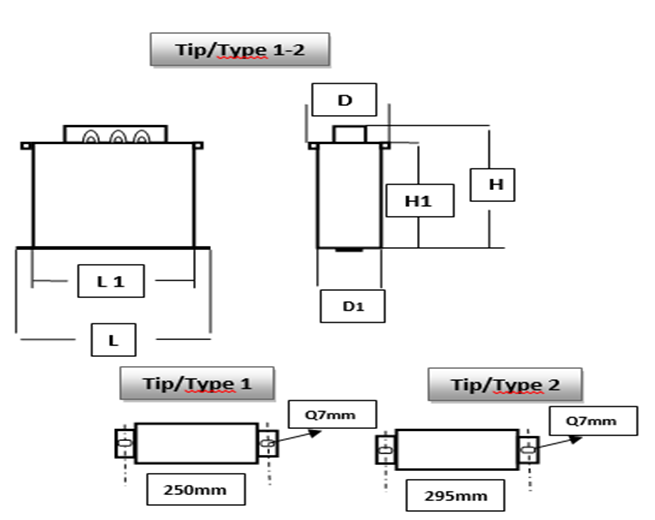

440-480 V ENDÜSTRİYEL TİP BOYUTSAL ÖZELLİKLER / 440-480 V INDUSTRIAL TYPE DIMENSIONAL FEATURES
|
GÜÇ/POWER |
KAPASİTE/CAPACİTOR (uF) |
AKIM/CURRENT (A) |
TiP/Type | L (mm) |
L1 (mm) |
D (mm) |
D1 (mm) |
H (mm) |
H1 |
|
5 |
82,2/69,1 | 6,6/6 | Tip/Type 1 | 280 | 215 | 180 | 150 | 245 | 200 |
|
10 |
164,5/138,2 | 13,2/12 | |||||||
| 15 | 246,7/207,3 |
19,8/18 |
|||||||
|
20 |
329/276,4 | 26,4/24 | |||||||
|
25 |
411,2/345,5 |
32,8/30 |
|||||||
| 30 | 493,5/414,7 |
39,6/36 |
|||||||
|
40 |
658/553 | 52,8/48 | Tip/Type 2 | 325 | 260 | 180 | 150 | 285 | 240 |
| 50 | 822,5/691,1 |
65,6/60 |
|||||||
| 60 | 987/829,3 |
79,2/72 |
|
Elektriksel Özellikler/ Electrical Data |
|
| fn | 50 Hz. / 60 Hz. |
| Bağlantı/Connection
(opsiyonel/optional) |
3~ – ∆
(2P / 3P – ʎ ) |
| Deşarj Direnci/Discharge Resistance | 60sn. – 50V |
| Kapasite Tolerans/Capacitor Tolerance | -%5 / +%10 |
|
Rutin Test/ Routine Test |
|
| Ut-Term. | 2,15xUn AC – 2sn. |
| Ut – Earth | 3 kV AC – 10sn. |
|
Çalışma Şartları/ Service conditions |
|
| θmin. | -40 °C |
| θmax. | +70 °C |
| Rakım/Altitude | <2000mt |
| Koruma Sınıfı/ Protection Class | IP42/54 |
| Dahili/Indoor | Evet/Yes |
| Harici/Outdoor | Evet/Yes |
|
Teknik Özellikler/ Technicial Data |
|
| Bağlantı term. / Max. Tork Terminal fixing/Max. Torque | M8-M10 / 0,3 Kgm |
| Kasa /Case
Renk/Colour |
Metal Sac /Metal Sheet
RAL7032 |
| Dielektrik / Toplam Kayıp | <0,2 W/kVAr – <0,5 W/kVAr |
| Max. Un | Un+%10 (8/24 saat/hour ) |
| Max. In | Inx1,3 |
| Kondansatör Koruması/ Capacitor Protection | |
| Çalışma Ömrü/ Working life
( 30°C – 50Hz. – Bağıl nem/ Relative humidity %50 ) |
150.000h |
| Standart/ Standard | IEC 60831 |
