Marka : Ekon Kondansatör
Kategori : AG Güç Kondansatörü
Ürün Grubu : Silindir Tip Kondansatör
Ürün Açıklaması

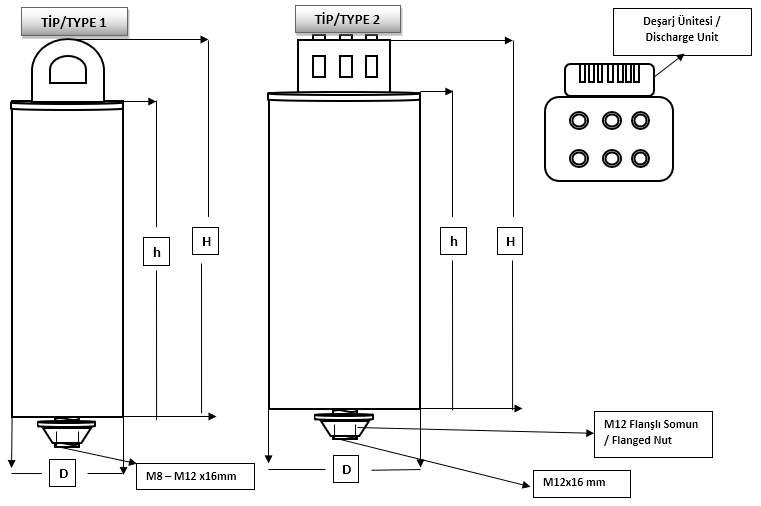

440 V SİLİNDİRİK TİP TEKNİK ÖZELLİKLER /440 V CYLINDRICAL TYPE TECHNICAL FEATURES
GÜÇ/POWER | KAPASİTE/CAPACİTOR (uF) | AKIM/CURRENT (A) | TİP/TYPE | D (mm) | H ( mm ) | H ( mm ) |
| 0,5 | 8,2 | 0,65 | Tip/Type1 | 55 | 130 | 165 |
1 | 1,64 | 1,31 | ||||
1,5 | 2,46 | 1,97 | ||||
2,5 | 41,1 | 3,28 | 55 | 200 | 235 | |
5 | 82,2 | 6,56 | 55 | 200 | 235 | |
7,5 | 123,3 | 9,85 | 65 | 200 | 235 | |
10 | 164,5 | 13,1 | Tip/Type 2 | 75 | 210 | 255 |
12,5 | 205,6 | 16,4 | 85 | 240 | 285 | |
15 | 246,7 | 19,7 | 85 | 240 | 285 | |
20 | 329 | 26,3 | 100 | 240 | 285 | |
25 | 411,2 | 32,8 | 100 | 240 | 285 | |
30 | 493,5 | 39,4 | 116 | 240 | 285 |
Elektriksel Özellikler/ Electrical Data | |
| Frekans /Frequency | 50 Hz. / 60 Hz. |
| Bağlantı / Connection (opsiyonel / optional) | 3P – ∆ (2P / 3P – ʎ ) |
| Deşarj Direnci/Discharge Resistance | 60sn. – 50V |
| Kapasite Tolerans / Capacity Tolerance | -%5 / +%10 |
| Rutin Test/ Routine Test | |
| Ut-Term. | 2,15xUn AC – 2sn. |
| Ut – Earth | 3 kV AC – 10sn. |
Teknik Özellikler/ Technicial Data | |
| Bağlantı term. / Max. Tork Terminal fixing/Max. Torque | M8-M12 / 0,3 Kgm |
| Kasa /Case | Silindirik Alüminyum/ Cylindrical Aluminum |
| Dielektrik / Toplam Kayıp | <0,2 W/kVAr – <0,4 W/kVAr |
| Max. Un | Un+%10 (8/24 saat/hour ) |
| Max. In | Inx1,5 |
| Kondansatör Koruması/ Capacitor Protection | Aşırı Basınç Korumalı / Over Pressure Protection |
| Çalışma Ömrü/ Working life ( 30°C – 50Hz. – Bağıl nem/ Relative humidity %50 ) | 180.000h |
| Standart/ Standard | IEC 60831-1/2 |
Çalışma Şartları/ Service Conditions | |
| θmin. | -40 °C |
| θmax. | +65 °C |
| Rakım/Altitude | <4000mt |
| Koruma Sınıfı/ Protection Class | IP20 |
| Dahili/Indoor | Evet/Yes |
| Harici/Outdoor | Hayır/No |
